数据说明 及 计算逻辑

日数据 统计范围: 从今天0点至今产生的数据

周数据, 月数据, 年数据: 计算一周前那天0点至今, 一个月前那天0点至今, 一年前那天0点至今的数据.

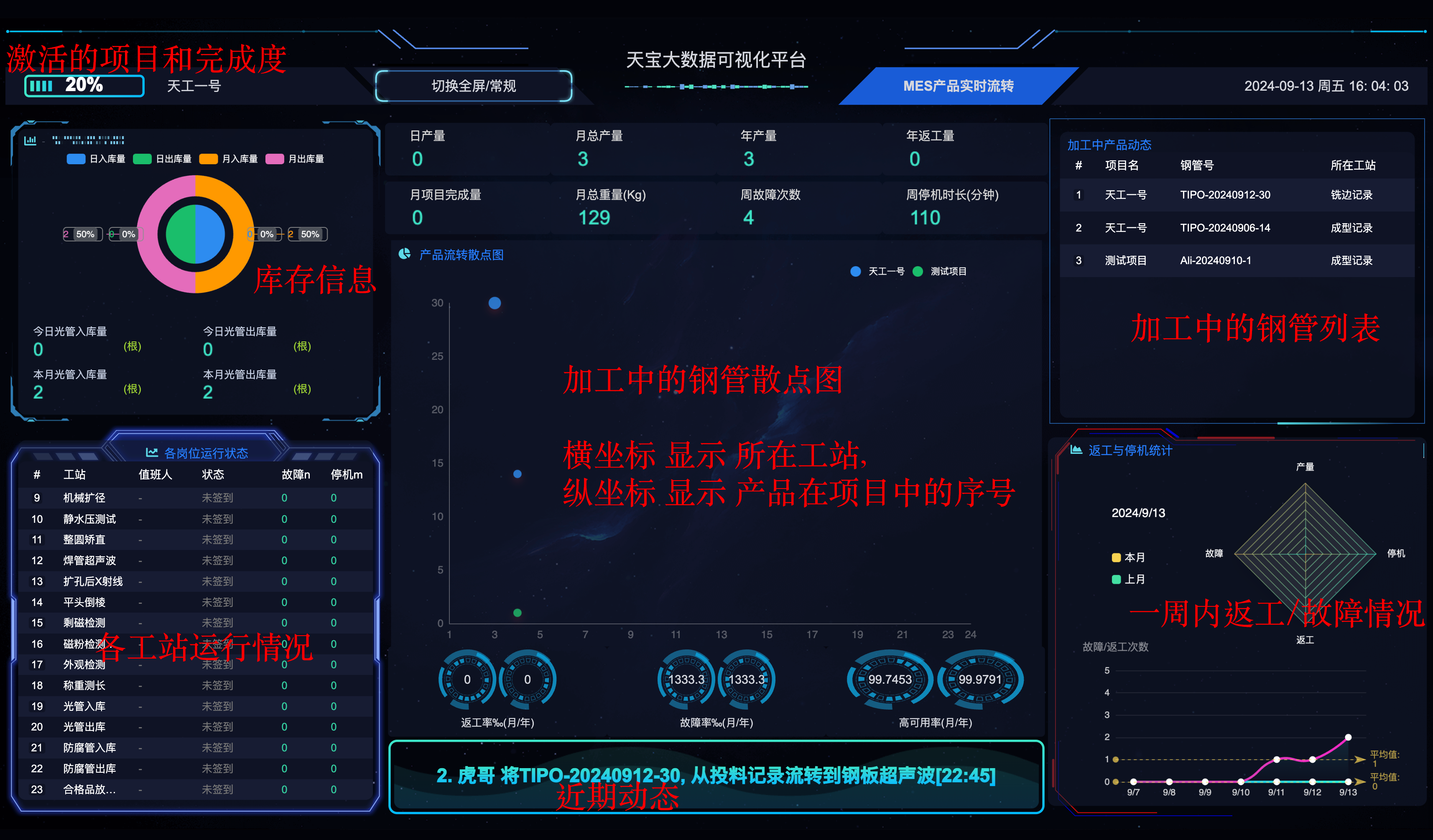

1 激活的项目和完成度

条状电池进度指示器, 表示当前项目完成进度

后面是 项目名称

2 库存信息

展示 光管入库数量 和 防腐管出库数量 及饼图

仅展示当天和当月数据

切换全屏/常规

可最大最小化显示 大盘

数据统计区

位于标题下方, 共两排, 显示各种统计数据共8条

中央散点图

显示加工中的钢管动态

横坐标 显示 钢管所处工站, 越向右, 表示钢管越趋向于加工完成.

纵坐标 显示 钢管在项目中的序号, 越向上, 表示项目越趋向于完成. 比方说 项目A有100根钢管, 而加工中的钢管主要聚在 纵坐标80上下, 说明大约再加工20根钢管 该项目就能完成.

散点直径: 反映 钢管操作时间. 图中尺寸越大的圆代表最近刚刚被加工过的钢管, 换言之, 上一次操作时间离现在越近, 钢管代表的点越大.

其他功能:

• 鼠标悬停在圆上, 可查看钢管号

• 散点图 右上方显示 title : 项目名及其产品颜色. 每个项目有一个着色, 该项目下的钢管会在散点图中使用该颜色, 点击其他项目title, 可隐藏其他项目数据.

加工中的钢管列表

右上角. 显示详细的钢管号 和 所在工站(钢管在该工站未流转),

各工站运行情况

显示各工站运行情况, 主要由工站值班人维护.

异常率

显示返工率, 故障率, 和可用率

返工率和故障率 分别计算返工次数 和 故障次数 在产量中的占比, 其值越低, 生产效率越高.

可用率是反映机器高可用性的一个指标, 它计算 一段时间内停机时间的占比, 比如年可用率, 为过去一年停机总时长 除以 全年时长. 它是反映机器正确保养维护运行的一个重要指标.

注: 各个工站的停机时长会求和, 即时它们有可能是同时停机.

周故障雷达和线图

雷达图有4象限, 分别是产量, 故障次数, 停机时长, 返工次数. 雷达图朝向正北越尖, 表示故障率越低, 生产效率越高.

线图 显示最近一次 每天的故障次数和返工次数.

数据展示原理和更新逻辑

数据实时更新

大盘客户端与服务采用websocket长连接技术, 并不是客户端轮询, 因此具有准实时性.

换言之, 每当生产数据发生变更时, 服务端都会主动通知大盘更新数据(误差1秒内)

数据更新原理

1. 日数据 时实计算,

2. 其他数据, 如周, 月, 日, 及其他统计数据, 按天为单位, 第天夜晚(次日凌晨2点)计算一次, 并存储结果

大屏获取数据时, 日数据实时计算获取, 其他数据, 使用n+当天的方式获取.

以产量举例:

假设今天是2024年9月10号,

日产量 计算从凌晨4点到现在完成生产的所有钢管数, 实时计算

周数据, 计算从2024年9月3号凌晨4点至2024年9月9号的产量 + 今日日产量

月数据, 计算从2024年8月10号凌晨4点至2024年9月9号的产量 + 今日日产量

年数据, 计算从2023年9月10号凌晨4点至2024年9月9号的产量 + 今日日产量

数据准确性

日数据 实时计算, 完全精准

周数据 月数据 年数据, 因非实时计算, 不能完整保障精准度,但误差数据范围不超过一天的数据量.
